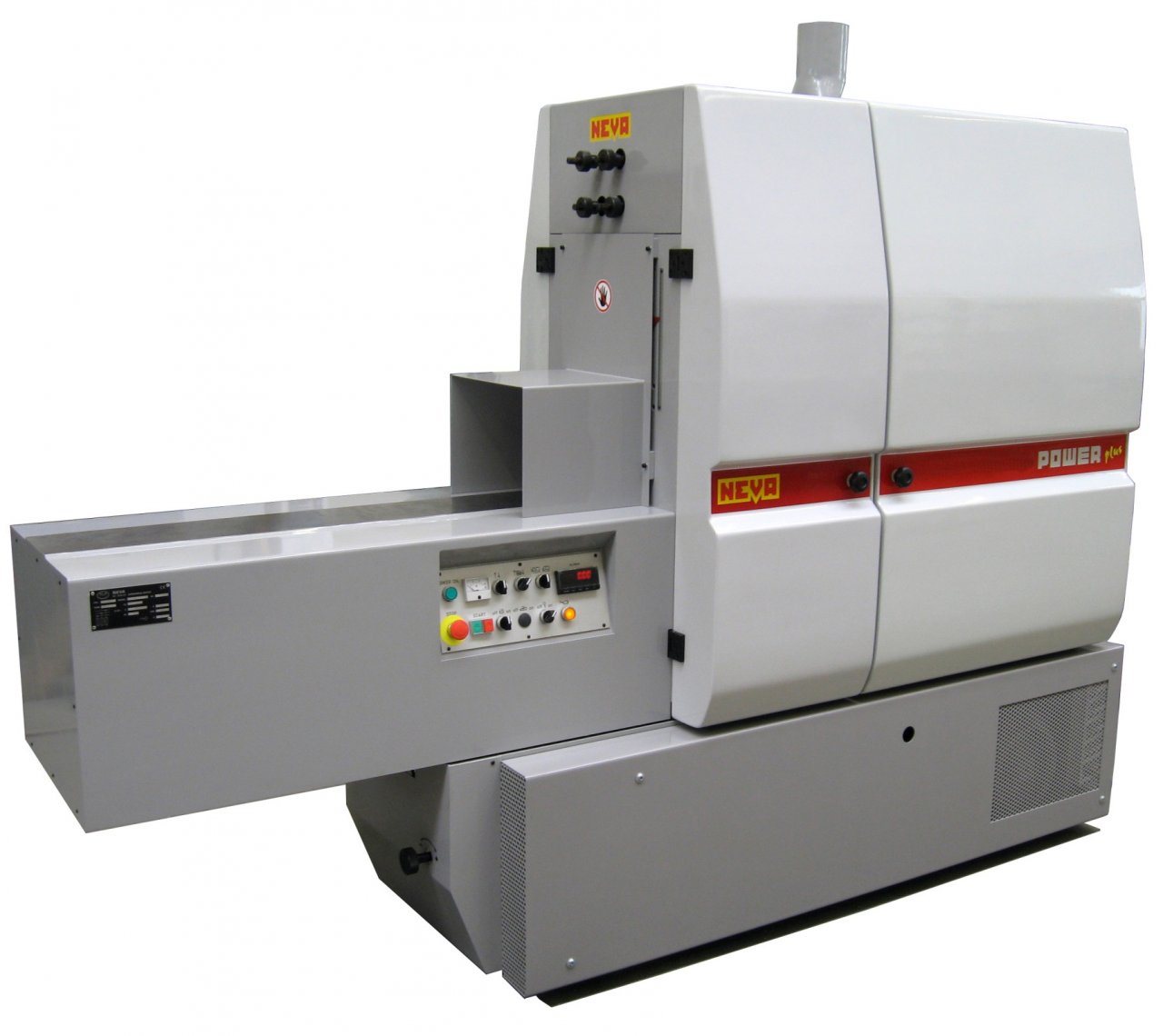

Tenkořezná Rámová Pila POWER Plus

Stranové pravítko

Stranové pravítko slouží pro navádění bloků řeziva až do maximální pracovní šířky stroje - dle typu stroje:
ORBIT – maximální pracovní šířka "B" = 150 mm
POWER – maximální pracovní šířka "B" = 150 mm
MAMUTH – maximální pracovní šířka "B" = 220 mm
Toto vybavení lze použít pro zpracování téměř všech druhů řeziva. Doporučujeme zpracovávat řezivo alespoň 2-stranně opracované - spodní plocha a boční plocha. Výšková tolerance ± 0,1 mm musí být dodržena. Bloky řeziva jsou k pravítku přitlačovány mechanicky nastavitelnými pákami. Toto příslušenství není vhodné pro zpracování řeziva tloušťky pod 30 mm.

Střední pravítko

Střední pravítko slouží pro zpracování 2 bloků řeziva současně. Pro správnou funkci musí být dodrženy výškové tolerance řeziva ± 0,1 mm. Bloky řeziva jsou přitlačovány ke střednímu pravítku pomocí pák, které jsou ovládány pneumatickými válci nebo jsou pevné s ručním, mechanickým nastavením polohy. Maximální šířka bloků dřeva je omezena takto:
ORBIT – maximální pracovní šířka "B" = 65 mm
POWER – maximální pracovní šířka "B" = 65 mm
MAMUTH – maximální pracovní šířka "B" = 100 mm
Toto příslušenství není vhodné pro zpracování řeziva tlouštky pod 30 mm.

Kanálové vedení

Kanálové vedení slouží pro zpracování více bloků řeziva současně. Pro správnou funkci musí být dodrženy výškové tolerance řeziva ± 0,1 mm. Bloky řeziva jsou naváděny k pilovým listům mezi ocelovými lištami. Pro správnou funkci tohoto systému je dodržení přesnosti opracování ploch i hran. Doporučuje se 4-stranné opracování s přesností ± 0,1 mm . Pro určité specielní případy lze toto vedení upravit na přání pro zpracování 1-stranně opracovaného materiálu (opracovaná je vždy spodní hrana, po které je řezivo prostřednictvím podávacích válečků posouváno). Maximální počet kanálů je dán max. pracovní šířkou jednotlivých typů stroje a tlouštkou zpracovávaného řeziva.

Napínací rám

Napínací rám slouží pro napnutí pilových listů. Montáž napínacího rámu se provádí v montážním přípravku. Připravený rám s pilovými listy se jednoduchým způsobem upevní do hlavního rámu stroje. Ke každému stroji je možné na přání dodat libovolný počet napínacích rámů. Typy napínacích rámů jsou rozlišeny typem stroje a délkou pilových listů (dle výšky řezu).

Distanční vložky s otvory

Distanční vložky vymezují mezeru mezi pilovými listy a udávají tak tloušťku výrobku - lamely. Vložky s otvory jsou určeny pro spodní upínač pilového rámu.

Distanční vložky bez otvorů

Distanční vložky vymezují mezeru mezi pilovými listy a udávají tak tloušťku výrobku - lamely. Vložky bez otvorů jsou určeny pro horní upínač pilového rámu.

Hoblovací modul spodní na výstupu

Hoblovací modul spodní na výstupu slouží k odstranění vytrhaných vláken na spodní straně řezaného materiálu. Úběr je plynule nastavitelný v rozsahu 0-2 mm. Výsledný výškový rozměr opracovaných lamel je v přesnosti ± 0,1 mm. Na přání lze vybavit modul digitálním odměřováním polohy.

Hoblovací modul horní a spodní na výstupu

Hoblovací modul horní a spodní na výstupu slouží k odstranění vytrhaných vláken na spodní straně řezaného materiálu a současně k velmi přesné výškové kalibraci vyrobených lamel. Součástí horního hoblovacího modulu je hoblovací modul dolní. Úběr dolního modulu je plynule nastavitelný v rozsahu 0-2 mm, horní modul lze výškově přestavit v celém pracovním rozsahu stroje. Výsledný výškový rozměr opracovaných lamel je v přesnosti ± 0,05 mm. Standardně je modul vybaven digitálním odměřováním polohy s možností odečtů hodnot obou hoblovacích modulů a absolutní hodnoty = výsledný rozměr výrobku.

Přední hoblovací modul horní

Přední hoblovací modul horní namontovaný na vstupu do tenkořezné rámové pily pomáhá kalibrovat výškové nerovnosti vstupního materiálu za účelem správného podávání materiálu skrze stroj. Nemusíte výškově hoblovat vstupní materiál, nýbrž ho přímo zpracovat v rámové pile ihned po procesu sámování / rozmítání.

Přítlačné válce horní (dolní) s vrstvou PU

Vrstva polyuretanu na podávacích válcích umožňuje lépe vyrovnávat výškové nepřesnosti mezi bloky řeziva. Toto řešení se používá hlavně u strojů se středním pravítkem nebo kanálovým vedením.

Automatický zásobník polotovarů

Automatický zásobník polotovarů je určen k automatickému vkládání bloků řeziva do stroje. Použití je zvláště vhodné v kombinaci s kanálovým vedením, nebo při zpracování krátkých polotovarů. S využitím automatického zásobníku může jeden pracovník obsluhovat i více strojů současně. Není zde omezení co do délky bloků dřeva - od 200 mm a více.

Podpěrná lišta mezi pilami

Podpěrná lišta mezi pilami předchází vzniku vytrhaných dřevních vláken ve spodní části bloků materiálu. Dřevo je díky liště podepřeno v těsné blízkosti řezu. Použití podpěrné lišty je obzvláště v případech výroby tenkých lamel nebo při řezání dřeva s rozdílnou strukturou vláken - tzv. jarního a letního dřeva.

Chlazení pil horní a dolní

Chlazení pil horní a dolní je určeno hlavně pro větší řezné výšky (nad 100 mm). Pilové listy jsou ochlazovány vlivem expanze stalčeného vzduchu. Horní chlazení pomáhá odstraňovat piliny a prach z řezných spár. Použitím tohoto příslušenství lze prodloužit životnost ostří až o 30%.
